Number modelo: | HY-530 | Comprimento (m): | 3-24m |
---|---|---|---|
Parede grossa (milímetros): | 30-150mm | Tensão: | 220V/380V/600V |
Empurre (t): | 206T | Serviço pós-venda: | Manutenção e serviço de reparações de campo |
Realçar: | máquina do expansor do tubo,equipamento de expansão do tubo |
Usado para um diâmetro do produto de 530mm aço carbono e do expansor quente do tubo da indução da tubulação de aço de liga

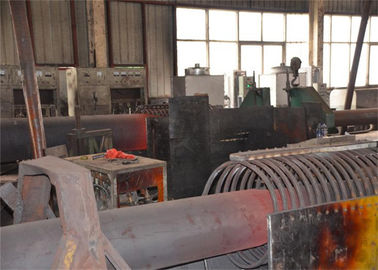

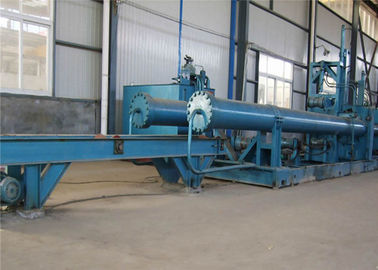

Os componentes principais da máquina de expansão do tubo incluem: suporte, placa de apoio principal do cilindro do óleo, placa de impulso móvel, placa de apoio dianteira, mecanismo de alimentação automático, descarregando a tabela de rolo, apoio do molde, bobina da frequência intermediária que ajusta o quadro, (incluindo a serpentina de aquecimento de frequência intermediária) fonte de alimentação da frequência intermediária, sistema de controlo elétrico.
Processo de funcionamento da máquina de expansão: a tubulação enxaguada é enviada ao dispositivo mais inativo giratório na linha do centro da máquina de expansão. Usando este dispositivo de gerencio do tensor, combinado com o sistema da câmera, a solda do tubo é girada precisamente à posição de 12 horas para assegurar-se de que a solda possa incorporar o sulco do setor superior da ferramenta durante a ampliação de diâmetro subsequente. A maneira de levantamento do rolo do cone levanta a tubulação à linha do centro da máquina de alargamento e a posição é controlada pelo sensor do deslocamento no cilindro hidráulico de levantamento. O trole de aperto move-se para a frente e é controlado por um detector de metais para detectar a extremidade do tubo e para fixá-la. Ao mesmo tempo, um sinal é enviado ligar o rolete de alimentação do trole de aperto. A posição é controlada por um codificador. O comprimento de tubulação é combinado com a cabeça de alargamento para calcular automaticamente as etapas de alargamento ótimas. As maxilas da braçadeira podem ser giradas para evitar danificar a parede do tubo. Durante o avanço, a altura da braçadeira pode ser ajustada para compensar o desvio de endireitamento da tubulação e para aperfeiçoar o efeito de endireitamento do reamer.
NÃO. | Modelo | Tubulação terminada escalas (milímetros) |
Empurre (t) | Alimentação de trabalho máxima velocidade (mm/min) |
Velocidade do retorno (mm/min) |
Poder de M.F (quilowatt) | Funcionamento máximo empurre (t) |
Tubulação da mãe comprimento (milímetros) |
Espessura de parede máxima da tubulação terminada (milímetros) |
1 | HY-219 | 89-219 | 84 | 2200 | 6500 | 200-250 | 72 | ≤24000 | 30 |
2 | HY-325 | 168-325 | 106 | 1700 | 5000 | 250-300 | 91 | ≤24000 | 40 |
3 | HY-426 | 219-426 | 160 | 1600 | 4500 | 350-400 | 137 | ≤24000 | 50 |
4 | HY-530 | 273-530 | 206 | 1250 | 3500 | 400-450 | 177 | ≤24000 | 60 |
5 | HY-630 | 325-630 | 260 | 1200 | 3200 | 450-500 | 220 | ≤24000 | 80 |
6 | HY-720 | 355-720 | 300 | 1200 | 2300 | 500-600 | 257 | ≤24000 | 100 |
7 | HY-820 | 426-820 | 300 | 1200 | 2200 | 600-800 | 257 | ≤24000 | 100 |
8 | HY-914 | 457-914 | 330 | 1000 | 1800 | 600-800 | 282 | ≤24000 | 100 |
9 | HY-1020 | 530-1020 | 510 | 900 | 1600 | 800-1000 | 437 | ≤24000 | 120 |
10 | HY-1220 | 630-1220 | 670 | 800 | 1600 | 800-1000 | 574 | ≤24000 | 120 |
11 | HY-1420 | 720-1420 | 850 | 740 | 1400 | 1000-1200 | 728 | ≤24000 | 150 |
O equipamento inclui principalmente: base da máquina, placa de apoio principal do cilindro do óleo (que inclui o cilindro principal do óleo), placa de impulso móvel, placa de apoio dianteira, mecanismo de alimentação automático, anulando a tabela de rolo, apoio do molde, quadro do ajuste da bobina da frequência intermediária (que inclui a serpentina de aquecimento de frequência intermediária), fonte de alimentação da frequência intermediária, sistema de controlo elétrico e assim por diante.
Especificação da tubulação de aço de expansão quente: diâmetro 89 ~ 1420mm, espessura de parede 30 ~ 150mm, comprimento 3 ~ os tubos 24m.Steel de vários materiais podem ser expandidos (como p91-92/t91-92, Q235, Q345, 45#, a106b-c, 12CrMoV).
O equipamento é usado na produção de tubulação de aço sem emenda, emenda reta tubulação soldada, tubulação da bobina e assim por diante. As variedades de aço expansíveis do tubo são: vário aço carbono, aço de liga, de aço inoxidável e assim por diante.
O cone do grupo de produto da patente para morrer tecnologia da ampliação do furo, tecnologia de aquecimento da indução da frequência média, tecnologia hidráulica em uma, com a técnica razoável, estrutura simples do equipamento, a construção do consumo de baixa energia, baixo investimento, boa qualidade de produto, vasta gama de matérias primas e conformidade das especificações de produtos, baixa entrada variável flexível da adaptação do grupo da produção para substituir a tecnologia tradicional da ampliação do furo do seletor da tensão da indústria da tubulação de aço, transformou-se a resolução a falta da tubulação sem emenda de grande diâmetro no país e no estrangeiro, uma série médio especificação soldada de grande e diâmetro da tubulação é difícil terminar uma capacidade de produção importante e indispensável. Com a utilização e o desenvolvimento da energia do sólido (carvão), líquido (óleo) para intoxicar-se (gás natural), é apropriado para a procura da tubulação de aço do encanamento da transmissão da energia. Formou um quente completo - indústria de processamento de expansão da tubulação de aço.
