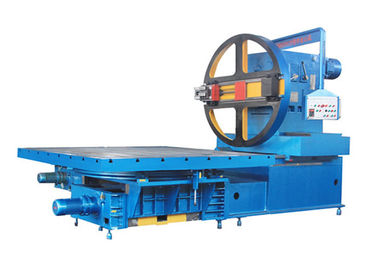

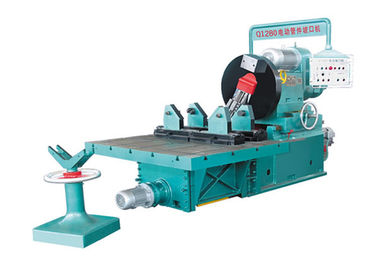

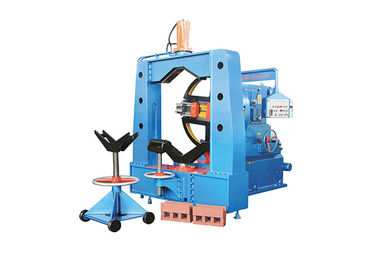

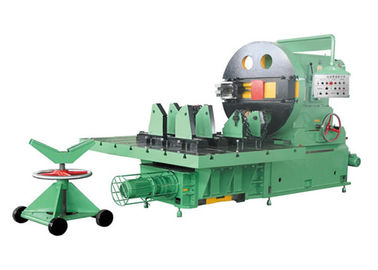

Equipamento de chanfradura da tubulação Q121620, movimento eficaz de chanfradura automático da máquina 985mm

Transportando o sistema: O vf de chanfradura da extremidade que transporta os sistemas conduzidos pelo motor é equipado dianteiro e traseiro em lados da máquina de chanfradura caso necessário.

Conduzido perto: Motor
Apertando o sistema: A parte do trabalho é apertada o cilindro hidráulico & centrar-se automaticamente
Sistema do suporte: Levantamento do parafuso ajustável
Rev da linha central principal: Controle de velocidade de Stepless & frequência variável
Deslocamento axial: 80mm (linha central do princípio) 100mm (cabeça da máquina); 150mm (linha central principal), 300mm (cabeça da máquina)
Ângulo chanfrado do resto da ferramenta: 0° ~45°
Deslocamento de largura: ± 50mm; ± 100mm
Sistema de controlo: Controlo do PLC; Controlo do CNC
Alinhamento automático: Na extremidade da máquina de chanfradura transportar o sistema equipado com o dispositivo de levantamento podia ser fornecido caso necessário para ajustar automaticamente a elevação do centro do cotovelo, para chanfrar os cotovelos com diâmetro diferente

Desempenho em linha: Bom (projetado conforme o equipamento em linha da linha de produção)
Velocidade de chanfradura: chanfro do ≤ 5min /pipe (dn200 sch40)
Corte chanfrado: Cortando uma tubulação com o outro equipamento tal como a serra da faixa e então fazendo à máquina cada chanfro.
Qualidade chanfrada: Muito bom
Aplicação: Para fazer à máquina os chanfros da forma de u ou de v para números de tubulação-encaixes com espessura de parede pesada

Parâmetros técnicos
Diâmetro do cotovelo aplicável: Dn50-400 (Φ 57-426)/dn100-600 () de Φ 114-610/dn200-800 (Φ 219-813);
Espessura de parede do cotovelo aplicável: 4-90mm; 6-180mm
Materiais aplicáveis: Aço do aço carbono, do aço de liga, o de aço inoxidável e o criogênico, ect.

O princípio de processamento está usando o mecanismo de aperto direito do left& para fixar a tubulação do lado esquerdo ao lado direito. Com alimentação diferencial radial automática ou alimentação axial. A alimentação diferencial radial automática que usa a cabeça de trituração do poder conduz o mecanismo diferencial da rotação e da movimentação do eixo do cortador para realizar o processamento automático da torreta radial. A alimentação axial usando a cabeça dinâmica ou alonga o movimento axial, conduzido pelo cortador de gerencio da alimentação axial que faz à máquina, ferramenta que a posição radial não se move ao processar; após o processamento a ferramenta pode automaticamente retrair.

Forma chanfrada: U, x, v e v dobro
Cortando o sentido: Diferencial automático radial que corta a alimentação ou o motor semiautomático axial que cortam a alimentação (frequência da entrada); Motor radial do nc que cortam a alimentação ou motor axial do nc que corta a alimentação
Retraindo o sentido: Motor automático radial que retraem ou motor automático axial que retrai (frequência da entrada); Motor radial do nc que retrai ou que retrai axial do motor do nc

Fixo-tipo máquina de chanfradura de Eblow do controle numérico da alta velocidade
MÁQUINA de CHANFRADURA do cotovelo do CNC (PLC)

Características do desempenho
