Detalhes do produto:
Condições de Pagamento e Envio:
|
| Nome do produto: | Molde da cabeça e da calibração do Mandrel que molda forjando o dado do molde do encaixe de tubulaçã | Material de acordo com necessidades do cliente: | Aço moldado, 2520, 2014, 304,45# aço, 40# aço, aço 35# |
|---|---|---|---|
| Fazendo o método: | Carcaça de alta pressão, forjando | Ciclo de processamento: | 7-20 dias |
| Retire o núcleo do processamento: | Terminação do CNC | Tipo da carcaça de areia: | Areia quimicamente endurecida |
| Tipos de moldação especiais: carcaça do metal: | carcaça do metal | Capacidade de processamento anual do molde: | 1000000 PCes |
| Modelo: | Todos os modelos do molde do encaixe de tubulação | Tamanho: | 1/4 de polegada -48 polegadas |
| Realçar: | Morrem as peças do molde de carcaça,a tubulação moldou os encaixes |
||
Molde da cabeça e da calibração do Mandrel que molda forjando o dado do molde do encaixe de tubulação
Nosso molde da cabeça e da calibração do Mandrel que molda forjando materiais da cabeça do mandrel do dado e do cotovelo do molde do encaixe de tubulação é geralmente ZG1Cr18Ni9Ti, ZG3Cr20Ni14, ZG1Cr25Ni20Si2, ZG0Cr20Ni25, etc., a força de alta temperatura e para vestir a resistência aumentou gradualmente, e o preço igualmente aumentou em conformidade.
A cabeça empurrada do mandrel do cotovelo é dividida na única curvatura, na curvatura dobro e na curvatura múltipla de acordo com o raio de curvatura.
E molde o mandrel e da cabeça e da calibração do Mandrel que molda forjando o material do dado do molde do encaixe de tubulação usado em nossa fábrica têm as características da resistência de desgaste, da resistência de dobra e da resistência de impacto forte, e a superfície é brilhante e limpa, apropriada para a extrusão de metais do cobre, do ferro, do alumínio, do zinco, os de aço inoxidável e o outro.
Para a único-curvatura, a dobro-curvatura, e os mandrels da multi-curvatura, a força empurrada é reduzida gradualmente, e os custos de gastos de fabricação são aumentados gradualmente. De acordo com a forma de seção transversal, são divididos em dois tipos: seção transversal circular e seção transversal elíptico. O seção transversal circular é simples fazer e o custo é baixo, mas a elipticidade e a taxa de diluição do cotovelo são demasiado grandes. Diferente, a elipse e a taxa de diluição do cotovelo do impulso seja pequeno.
Heiyan escolheu um mandrel com um seção transversal oval. Conforme o que ou há uma seção dando forma, é dividida em uma cabeça do mandrel com uma seção dando forma e em uma cabeça do mandrel sem uma seção dando forma. O molde da cabeça e da calibração do Mandrel que molda forjando o mandrel do dado do molde do encaixe de tubulação com seção dada forma é complicado para fabricar, custo alto e tempo longo do uso; o mandrel sem seção dada forma é simples fabricar e baixo custo.
A vantagem do molde da cabeça e da calibração do Mandrel que molda forjando o dado do molde do encaixe de tubulação é como segue:
a dureza do *High e a resistência de abrasão ultrapassam o aço do dado, e não esticam a superfície da divisória feita à máquina.
*Compared com moldes de aço, tem a boa condutibilidade térmica e não a cola aos moldes, que podem assegurar a distribuição uniforme do *temperature do molde durante o trabalho, não causará as quebras do molde devido à alta temperatura local, e não causará o suor frio, o *exfoliation, e os enrugamentos em produtos esticados. fenômeno.
*Economic e prático, longa vida do material da haste de núcleo.
a tecnologia de processamento material da haste de núcleo do *The é simples. Comparado com os moldes de aço, nenhum tratamento térmico direto é exigido para o lustro direto. Consequentemente, o custo do tratamento térmico é reduzido, o tempo de processamento do molde é encurtado, e o número de esticar épocas pode ser reduzido e o custo do molde pode ser reduzido.
Os produtos principais incluem a haste de núcleo da tubulação de aço da expansão Φ108-Φ1420 térmica, haste de núcleo do cotovelo do impulso Φ18-Φ1219, molde de aço do cotovelo da soldadura de extremidade Φ219-Φ2020, molde do cotovelo Φ18-Φ914 (haste de núcleo), molde do cotovelo do T da pressão Φ219-Φ1219, molde da tubulação do redutor Φ25-Φ1219, molde de aço inoxidável do impulso Φ159-Φ630 frio. As matérias primas principais para a produção são sucata de aço inoxidável, sucata do aço carbono, metais não-ferrosos e outros materiais auxiliares.
| Especificações de peças de nossos expansão da tubulação e molde de Fitiings da tubulação | |
| Material | 2520, 2014, 304,45# aço, 40# aço, aço 47# |
| Tamanho | 27mm, 33mm, 42mm, 48mm, 60mm, 73mm, 89mm, 102mm, 114mm, 141mm, 168mm, 219mm, 273mm, 324mm, 356mm, 406mm, 457mm, 508mm, 559mm, 610mm, 660mm, 711mm, 762mm, 813mm, 864mm, 914mm, 926mm, 1016mm, 1067mm, 1118mm, 1168mm, 1219mm |
| Tipo do molde de Fitiings da tubulação | O dado do molde do cotovelo, dado do molde do T, dado do molde do tampão, dado do molde do redutor, conduz o dado de expansão do molde |
Nós fornecemos o molde da cabeça e da calibração do Mandrel que moldam forjando dado do molde do encaixe de tubulação e todos os tipos de moldes correspondentes e os dados para toda nossa máquina dos encaixes de tubulação. O mandrel e a bobina de indução correspondente para o cotovelo que forma a máquina. O mandrel é projetado principalmente de 18-8, de 2520, de aço de K18, de aço inoxidável e de liga. Permite a produção de cotovelos da tubulação com diâmetro entre 21 e 1,620mm, raio da curvatura de 1D-3D, e espessura de parede de 5-80 milímetros.
O mandrel para o molde da cabeça e da calibração do Mandrel que molda forjando o dado do molde do encaixe de tubulação vem com uma forma do chifre do boi, e é necessário durante o processo de formação quente. Devido ao projeto especial da forma, permite o diâmetro que expande ao criar a dobra.

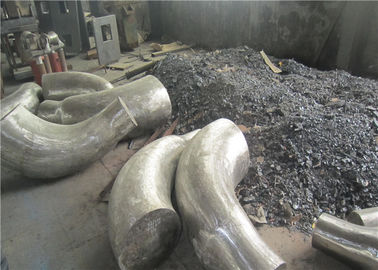

Quando a seção da tubulação passa através do mandrel, o mandrel será posse firmemente através de um mecanismo guardando. Então, um trole, que possa hidraulicamente ser conduzido ou mecanicamente conduzido através dos leadscrews, estará disponível para empurrar a seção da tubulação para mover-se ao longo do mandrel. Fora do mandrel, há uma bobina de indução que serva para aquecer a seção da tubulação. Após o aquecimento completo, o trole mais adicional empurra a seção da tubulação para descarregá-la, e um cotovelo da tubulação é criado assim. Os dados da cola do cotovelo são especializados em fazer sob medida a dimensão dos cotovelos após sua primeira formação quente, a especificação dos dados poderia ser até 2 metes no diâmetro, e poderia igualmente ser fabricada baseado na exigência e no esboço personalizados.
Molde do mandrel da liga e de cabeça e de calibração do Mandrel molde que molda forjando o dado do molde do encaixe de tubulação para a formação quente do cotovelo. O modelo de serviço público relaciona-se a um molde de formação industrial para a bobina do motor abaixo do talão da ligação, que pertence à produção do motor, em particular a um molde universal do cotovelo para a bobina da bobina do motor abaixo do talão da ligação.
O tubo, a escolha do encaixe de tubulação do quente-derretimento ou da curvatura, os encaixes de tubulação e o quente-derretimento morrem.

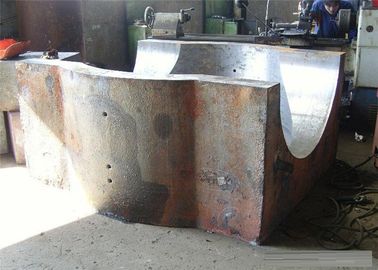

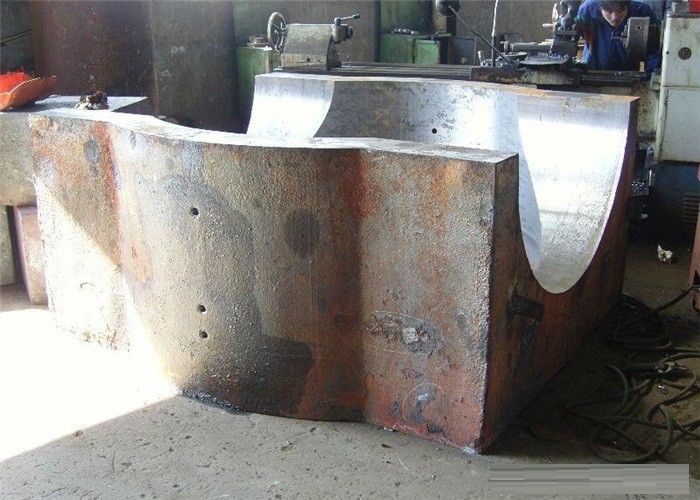

O cotovelo que dá forma ao molde é feito, e os moldes côncavos superiores e mais baixos do molde são feitos por produtos simétricos padrão do cotovelo ao longo do plano do centro do círculo do cotovelo.
Há um relacionamento aproximadamente igual entre o diâmetro interno no sulco do cotovelo do molde e o diâmetro exterior no chanfro do cotovelo dando forma.
O superiores e o mais baixos morrem são soldados ao quadro do apoio fizeram da placa de aço. O quadro do apoio é um corpo da caixa soldado com placas de aço, que seja soldado principalmente pela placa superior, pelas placas laterais e pelas placas de apoio.
Um determinado número de placas de apoio são arranjadas no meio da caixa para irradiar uniformemente com o centro de rotação do superior e mais baixo morra. Os sulcos semicirculares e superior e para abaixar para morrer curvaturas que são cortadas no meio da placa de apoio e para combinar os diâmetros exteriores da parte superior e para abaixar dados do dado. Soldadura do grupo da superfície exterior da cabeça. A periferia da placa de apoio é soldada à placa superior da caixa.
A estrutura total do molde do molde e da cabeça e da calibração do Mandrel que molda forjando o dado do molde do encaixe de tubulação é estável e rígida, e a transmissão da força é distribuída uniformemente. O processo é simples, o custo é baixo, e o ciclo da produção é curto. Você pode igualmente pedir todos os outros modelos. Material. Mandrel da curvatura
Máquina quente do cotovelo da indução
Máquina de dobra quente da indução
Máquina de expansão da tubulação
Máquina do T da formação fria
Máquina do cotovelo da formação fria
Máquina da imprensa hidráulica
Máquina do chanfro da tubulação
Máquina de corte da serra da faixa
Máquina de sopro da areia
Fonte de energia da frequência média
E igualmente encaixes de tubulação e todos os dados e Mandrels
