Tamanho: | 1/4 de polegada -48 polegadas | Material de acordo com necessidades do cliente: | Aço moldado, 2520, 2014, 304,45# aço, 40# aço, aço 35# |
---|---|---|---|
Fazendo o método: | Carcaça de alta pressão, forjando | PROCESSO: | Tratamento térmico |
Cor: | Personalização | Ciclo de impermeabilização: | 1-3 dias |
Nome do produto: | Base de molde apropriada do cotovelo do dado do molde da tubulação que tira Polo e que empurra Polo | Ciclo de processamento: | 7-20 dias |
Retire o núcleo do processamento: | Terminação do CNC | Tipo da carcaça de areia: | Areia quimicamente endurecida |
Tipos de moldação especiais: carcaça do metal: | carcaça do metal | Modelo: | Todos os modelos do molde do encaixe de tubulação |
Realçar: | Morrem as peças do molde de carcaça,a tubulação moldou os encaixes |
Base de molde apropriada do cotovelo do dado do molde da tubulação que tira Polo e que empurra Polo
Base de molde do cotovelo do dado do molde do mandrel da liga e do molde do encaixe de tubulação que tira Polo e que empurra Polo para a formação quente do cotovelo. O modelo de serviço público relaciona-se a um molde de formação industrial para a bobina do motor abaixo do talão da ligação, que pertence à produção do motor, em particular a um molde universal do cotovelo para a bobina da bobina do motor abaixo do talão da ligação.
O tubo, a escolha do encaixe de tubulação do quente-derretimento ou da curvatura, os encaixes de tubulação e o quente-derretimento morrem.
O cotovelo que dá forma ao molde é feito, e os moldes côncavos superiores e mais baixos do molde são feitos por produtos simétricos padrão do cotovelo ao longo do plano do centro do círculo do cotovelo.
Há um relacionamento aproximadamente igual entre o diâmetro interno no sulco do cotovelo do molde e o diâmetro exterior no chanfro do cotovelo dando forma.
O superiores e o mais baixos morrem são soldados ao quadro do apoio fizeram da placa de aço. O quadro do apoio é um corpo da caixa soldado com placas de aço, que seja soldado principalmente pela placa superior, pelas placas laterais e pelas placas de apoio.
Um determinado número de placas de apoio são arranjadas no meio da caixa para irradiar uniformemente com o centro de rotação do superior e mais baixo morra. Os sulcos semicirculares e superior e para abaixar para morrer curvaturas que são cortadas no meio da placa de apoio e para combinar os diâmetros exteriores da parte superior e para abaixar dados do dado. Soldadura do grupo da superfície exterior da cabeça. A periferia da placa de apoio é soldada à placa superior da caixa.
A estrutura total do molde e para conduzir base de molde apropriada do cotovelo do dado do molde que tira Polo e que empurra Polo é estável e rígida, e a transmissão da força é distribuída uniformemente. O processo é simples, o custo é baixo, e o ciclo da produção é curto. Você pode igualmente pedir todos os outros modelos. Material. Mandrel da curvatura
Os produtos principais incluem a haste de núcleo da tubulação de aço da expansão Φ108-Φ1420 térmica, haste de núcleo do cotovelo do impulso Φ18-Φ1219, molde de aço do cotovelo da soldadura de extremidade Φ219-Φ2020, molde do cotovelo Φ18-Φ914 (haste de núcleo), molde do cotovelo do T da pressão Φ219-Φ1219, molde da tubulação do redutor Φ25-Φ1219, molde de aço inoxidável do impulso Φ159-Φ630 frio. As matérias primas principais para a produção são sucata de aço inoxidável, sucata do aço carbono, metais não-ferrosos e outros materiais auxiliares.
Especificações de peças de nossos expansão da tubulação e molde de Fitiings da tubulação | |
Material | 2520, 2014, 304,45# aço, 40# aço, aço 47# |
Tamanho | 27mm, 33mm, 42mm, 48mm, 60mm, 73mm, 89mm, 102mm, 114mm, 141mm, 168mm, 219mm, 273mm, 324mm, 356mm, 406mm, 457mm, 508mm, 559mm, 610mm, 660mm, 711mm, 762mm, 813mm, 864mm, 914mm, 926mm, 1016mm, 1067mm, 1118mm, 1168mm, 1219mm |
Tipo do molde de Fitiings da tubulação | O dado do molde do cotovelo, dado do molde do T, dado do molde do tampão, dado do molde do redutor, conduz o dado de expansão do molde |
Nós fornecemos base de molde apropriada do cotovelo do dado do molde da tubulação que tiram Polo e que empurram Polo e todos os tipos de moldes e de dados correspondentes para toda nossa máquina dos encaixes de tubulação. O mandrel e a bobina de indução correspondente para o cotovelo que forma a máquina. O mandrel é projetado principalmente de 18-8, de 2520, de aço de K18, de aço inoxidável e de liga. Permite a produção de cotovelos da tubulação com diâmetro entre 21 e 1,620mm, raio da curvatura de 1D-3D, e espessura de parede de 5-80 milímetros.

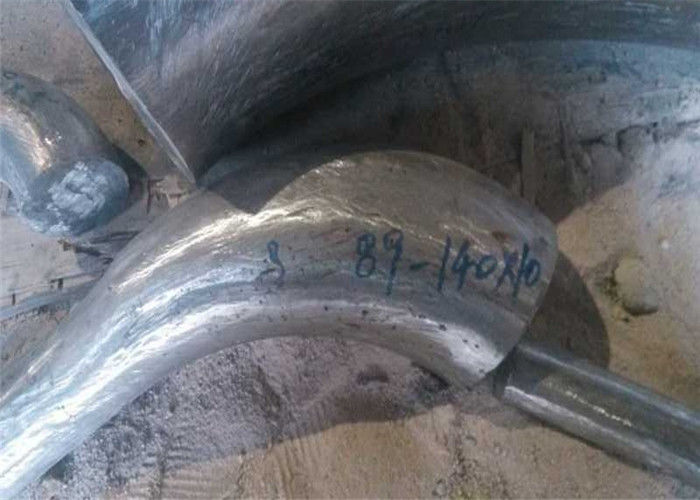

O mandrel para o desenho Polo da base de molde do cotovelo do dado do molde do encaixe de tubulação e o Polo da empurrão vem com uma forma do chifre do boi, e é necessário durante o processo de formação quente. Devido ao projeto especial da forma, permite o diâmetro que expande ao criar a dobra.
Quando a seção da tubulação passa através do mandrel, o mandrel será posse firmemente através de um mecanismo guardando. Então, um trole, que possa hidraulicamente ser conduzido ou mecanicamente conduzido através dos leadscrews, estará disponível para empurrar a seção da tubulação para mover-se ao longo do mandrel. Fora do mandrel, há uma bobina de indução que serva para aquecer a seção da tubulação. Após o aquecimento completo, o trole mais adicional empurra a seção da tubulação para descarregá-la, e um cotovelo da tubulação é criado assim. Os dados da cola do cotovelo são especializados em fazer sob medida a dimensão dos cotovelos após sua primeira formação quente, a especificação dos dados poderia ser até 2 metes no diâmetro, e poderia igualmente ser fabricada baseado na exigência e no esboço personalizados.
Nosso desenho Polo e empurrão da base de molde do cotovelo do dado do molde do encaixe de tubulação de materiais da cabeça do mandrel de Polo e de cotovelo é geralmente ZG1Cr18Ni9Ti, ZG3Cr20Ni14, ZG1Cr25Ni20Si2, ZG0Cr20Ni25, etc., a força de alta temperatura e para vestir a resistência aumentou gradualmente, e o preço igualmente aumentou em conformidade.
A cabeça empurrada do mandrel do cotovelo é dividida na única curvatura, na curvatura dobro e na curvatura múltipla de acordo com o raio de curvatura.
Para a único-curvatura, a dobro-curvatura, e os mandrels da multi-curvatura, a força empurrada é reduzida gradualmente, e os custos de gastos de fabricação são aumentados gradualmente. De acordo com a forma de seção transversal, são divididos em dois tipos: seção transversal circular e seção transversal elíptico. O seção transversal circular é simples fazer e o custo é baixo, mas a elipticidade e a taxa de diluição do cotovelo são demasiado grandes. Diferente, a elipse e a taxa de diluição do cotovelo do impulso seja pequeno.
Heiyan escolheu um mandrel com um seção transversal oval. Conforme o que ou há uma seção dando forma, é dividida em uma cabeça do mandrel com uma seção dando forma e em uma cabeça do mandrel sem uma seção dando forma. A base de molde do cotovelo do dado do molde do encaixe de tubulação que tira Polo e que empurra o mandrel de Polo com seção dada forma é complicada fabricar, custo alto e tempo longo do uso; o mandrel sem seção dada forma é simples fabricar e baixo custo.
E o mandrel e para conduzir base de molde apropriada do cotovelo do dado do molde que tira Polo e que empurra o material de Polo usado em nossa fábrica tem as características da resistência de desgaste, da resistência de dobra e da resistência de impacto forte, e a superfície é brilhante e limpa, apropriada para a extrusão de metais do cobre, do ferro, do alumínio, do zinco, os de aço inoxidável e o outro.
A vantagem da base de molde do cotovelo do dado do molde do encaixe de tubulação que tira Polo e que empurra Polo é como segue:
a dureza do *High e a resistência de abrasão ultrapassam o aço do dado, e não esticam a superfície da divisória feita à máquina.
*Compared com moldes de aço, tem a boa condutibilidade térmica e não a cola aos moldes, que podem assegurar a distribuição uniforme do *temperature do molde durante o trabalho, não causará as quebras do molde devido à alta temperatura local, e não causará o suor frio, o *exfoliation, e os enrugamentos em produtos esticados. fenômeno.
*Economic e prático, longa vida do material da haste de núcleo.
a tecnologia de processamento material da haste de núcleo do *The é simples. Comparado com os moldes de aço, nenhum tratamento térmico direto é exigido para o lustro direto. Consequentemente, o custo do tratamento térmico é reduzido, o tempo de processamento do molde é encurtado, e o número de esticar épocas pode ser reduzido e o custo do molde pode ser reduzido.
