Estrutura principal

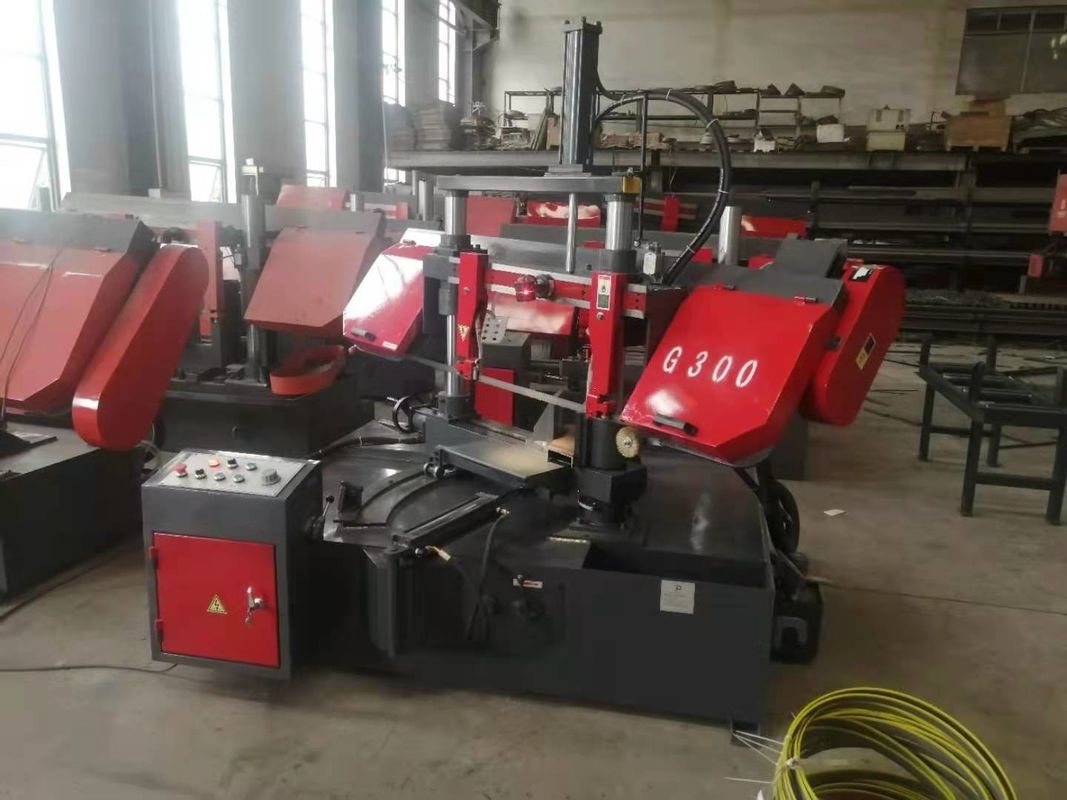

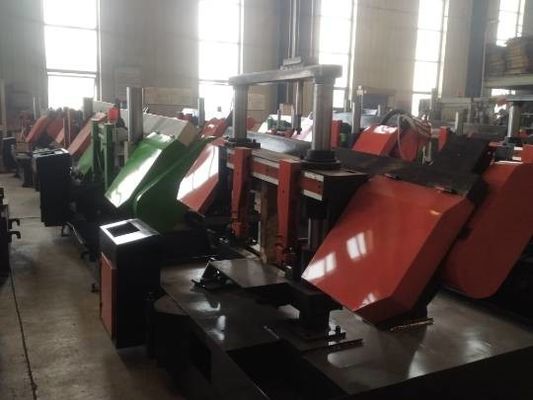

A máquina-instrumento consiste em uma parte baixa, em uma peça do guia, em um sistema de transmissão principal, em um dispositivo de tensão das serras, em um sistema de posicionamento da alimentação, em um sistema hidráulico, em um sistema elétrico, em um dispositivo de proteção, e em um sistema de refrigeração; Uma série de ações do comando é executada com a cooperação de cada parte para terminar a alimentação material, posicionando e vendo.
1 seção baixa
A base inteira é uma estrutura em forma de caixa soldada pelas placas A3 de aço. O lado esquerdo da base é um tanque hidráulico, e o lado direito é um tanque refrigerando. Depois que a base é soldada, está sujeitada ao envelhecimento da vibração para remover o esforço interno de solda.
Orientação 2
A peça do guia é dividida no guia do feixe da serra e considerou a divisória do guia da barra. A peça do guia do feixe da serra é composta de uma coluna do grande diâmetro e de uma coluna quadrada auxiliar. Através do cilindro de levantamento, o sentido da ação da serra que corta a alimentação e a faca de corte é feito. A disposição razoável da estrutura faz o guia vendo mais estável e a precisão mais alta. Guia da serra
Consiste em um par de braços do guia e de uma cabeça do guia. A cabeça do guia distorce a barra da serra em torno da borda da roda da serra em um estado vertical com a tabela de trabalho, fazendo o vertical cortado do corte do material.
Sistema de transmissão 3 principal
O sistema de transmissão principal consiste em um redutor da engrenagem de sem-fim, em uma roda triangular da correia, e em um motor principal. A roda de sem-fim é feita dos materiais de bronze da lata e processada em um hob do rolo da precisão usando um hob do sem-fim da precisão. Após horroroso, o sem-fim é moído em um moedor do sem-fim da precisão com revestimento e elevada precisão de superfície altos. O corpo da caixa adota o ferro fundido HT250, que garante a precisão de processamento com o modo aborrecido especial, e a roda de sem-fim tem uma vida útil longa. A extremidade da saída da caixa da roda de sem-fim é conectada com a roda ativa, e a roda do escravo é girada por uma barra da serra em torno da borda para executar o corte giratório.
Dispositivo de tensão da barra de 4 serras
Consiste tensionar a mesa de projeto de tensão do punho, da haste de Zhangjinsi, o bloco de deslizamento de tensão, o parafuso do ajuste oco, etc…. Apertando o ajuste da barra do fio, a barra da serra pode ser apertada e relaxado e substituído. É igualmente possível ajustar o relacionamento do ângulo entre a roda da serra e a placa do feixe através dos parafusos do ajuste ocos.
2,5 sistema de posicionamento material da alimentação
O sistema de posicionamento da alimentação consiste em uma cama da alimentação, em um trilho de guia cilíndrico, em um cilindro, e em uma máquina vendo. Quando é enviado aos dados de ajuste vendo, a alimentação está parada e vista. Único viagem da alimentação: 420mm,
Sistema 6 hidráulico
O sistema hidráulico consiste em um motor hidráulico, em uma bomba, em uma válvula eletromagnética, em uma válvula de regulamento da velocidade, em um cilindro do óleo, em uma tubulação, e em um depósito de gasolina. A operação exigida é terminada através da saída do sistema elétrico.
7 sistemas elétricos
O sistema elétrico consiste em transformadores, em contatores, em telas tácteis, em PLCs, em relés, em interruptores de proximidade, em fios e em interruptores. Incorporar ajustes dos dados e do parâmetro no tela táctil, e pelo sistema hidráulico, para terminar uma série de exigências vendo da ação.
8 dispositivos protetores
Os dispositivos protetores são divididos na proteção da segurança e na proteção de sistema elétrico. Os dispositivos de proteção da segurança incluem consideraram os protetores da roda, os protetores da roda da correia e as outras facilidades. Estas facilidades são facilidades para a proteção da segurança pessoal e não devem ser demulidas na vontade. A proteção de sistema elétrico inclui a proteção principal da sobrecarga do circuito, proteção da sobrecarga do motor, considerou a ruptura da barra parar a proteção.
Sistema de refrigeração 9
O sistema de refrigeração é dividido no serra-corte que refrigera e refrigerar de óleo hidráulico. Bombeando o líquido refrigerante na linha refrigerando, a tira da serra é refrigerada e a serragem é lavada de modo que seja vista mais lisamente. O óleo hidráulico é refrigerado pelo óleo hidráulico que passa para trás pela tubulação através do refrigerador e de volta ao depósito de gasolina hidráulico, de modo que a temperatura de óleo permaneça estável e não aumente durante o trabalho, para se assegurar de então que o sistema hidráulico esteja trabalhando normalmente e firmemente.
