Detalhes do produto:
Condições de Pagamento e Envio:
|
| Tamanho da curvatura: | 2-48inch | Ângulo de curvatura: | 0-180degree |
|---|---|---|---|
| Raio de curvatura: | Até 10D | Material da curvatura: | CS SS |
| Poder do aquecimento: | 200-1000KW | Padrão: | ISO DO CE |
| Espessura do processo: | 3-100mm | Poder de entrada: | 380v |
| Sistema de controlo: | Plc | ||
| Realçar: | máquina de dobra da tubulação 10D de aço,Máquina de dobra da tubulação 1000KW de aço,máquina de dobra da tubulação 10D |
||

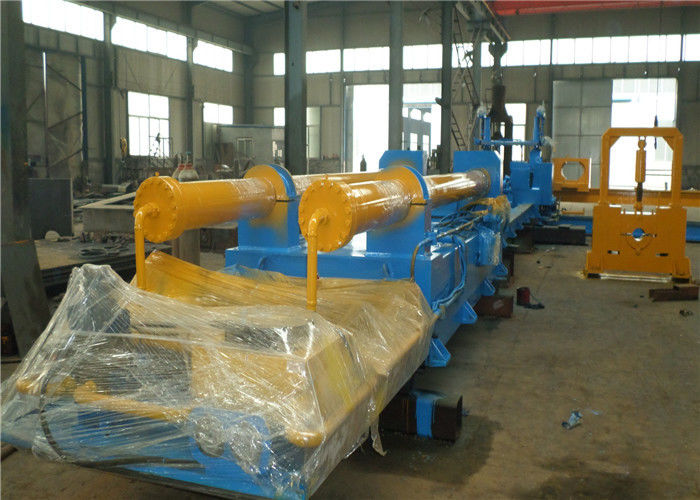

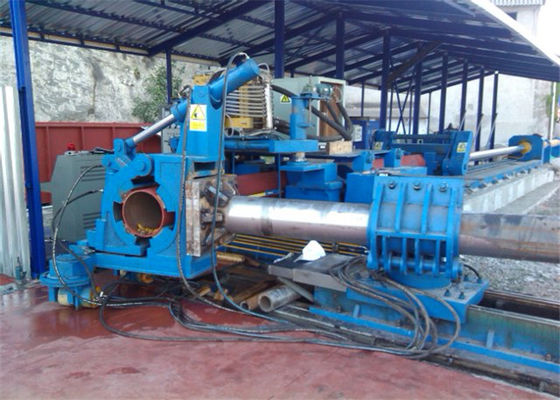

Dos oleodutos quentes do aço do CS dos SS máquina de dobra e da tubulação de aço do perfil
Índice da máquina:
PLC:
Eficiência automática da operação, a fácil de operar, a rápida e para salvar trabalhos para a operação do dobrador inteiro da tubulação. Apoie todos os locais da língua.
Braço do deslocamento:
Projeto longo da disposição para conseguir ainda mais o raio de curvaturas de 2D-10D. A linha central do centro é posição importante para medir o vário raio de curvaturas. As partes são de moldação e fazendo à máquina para obter o corredor preciso quando coordenadas com sistemas do PLC.
Placa do apoio:
Placa forte soldada, principalmente para a parte de rolamento do trabalho. O suporte do transformador de perfuração.
Empurrando a placa:
Aperte e fixe a parte do trabalho, parte do trabalho da movimentação para ir adiante ou para retornar para trás durante o trabalho da máquina. A fixação da parte diferente do trabalho do diâmetro pelas almofadas de aço para adicionar e travar em empurrar a placa.
Torre refrigerando:
Torre refrigerando do bom tipo para fornecer para fora bastante volume de água refrigerando quando funcionamento da máquina.
Nós fornecemos dos oleodutos quentes de aço do CS de alta qualidade dos SS a máquina de dobra e da tubulação de aço do perfil, máquina de dobra da tubulação de aquecimento da indução para o mercado de Malásia.
Projeto mecânico:
Solidworks e de software de FEA projeto.
Sistema de controlo:
PLC HMI SCADA DE SIEMENS.
Sistema hidráulico:
Solidworks

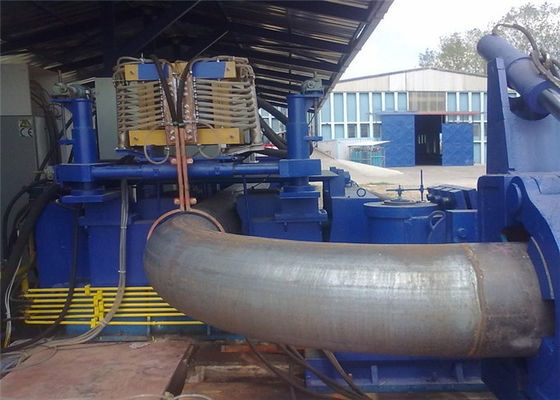

Sistema de aquecimento de indução
IGBT ou SCR.
7×24 horas após o serviço
| Tamanho máximo | Modelo | Poder de aquecimento | Capacidade de cilindro | Espessura |
| 6" | HYG-159 | 200KW | IDΦ140 ODΦ168 | 5-20 |
| 8" | HYG-219 | 200KW | IDΦ140 ODΦ168 | 5-20 |
| 12" | HYG-325 | 250KW | IDΦ180 ODΦ219 | 5-20 |
| 16" | HYG-426 | 350KW | IDΦ180 ODΦ219 | 5-20 |
| 20" | HYG-530 | 400KW | IDΦ180 ODΦ219 | 5-20 |
| 24" | HYG-630 | 500KW | IDΦ200 ODΦ245 | 5-20 |
| 28" | HYG-720 | 600KW | IDΦ200 ODΦ245 | 5-20 |
| 32" | HYG-813 | 800KW | IDΦ220 ODΦ273 | 5-20 |
| 36" | HYG-914 | 800KW | IDΦ250 ODΦ299 | 5-20 |
| 48" | HYG-1220 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 56" | HYG-1420 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 60" | HYG-1520 | 1000KW | IDΦ280 ODΦ325 | 5-20 |
| 64" | HYG-1620 | 1000KW | IDΦ320 ODΦ377 | 5-20 |
O raio da máquina de dobra dos oleodutos quentes de aço do CS dos SS e da tubulação de aço do perfil é geralmente 2.5D--6D. Qualquer grande raio pode ser curvatura de acordo com necessidades do cliente. Igualmente pode produzir as tubulações de aço com raio múltiplo da curvatura.
O ângulo de dobra é geralmente 0-90° ou 0-180°
Estrutura do equipamento,
Peça da fonte de alimentação do aquecimento de indução que inclui a fonte de alimentação do aquecimento de indução, sistema da circulação da água refrigerando, armário da operação (tela táctil, sistema de controlo do PLC).
Sistema hidráulico: tanque de óleo, estação de bomba, cilindro hidráulico, tubulação de óleo.
Corpo mecânico: apoio do cilindro hidráulico, placa de impulso, chassi, plataforma, apoio do transformador, trilho da corrediça, eixo do balancim, braçadeira, etc.
